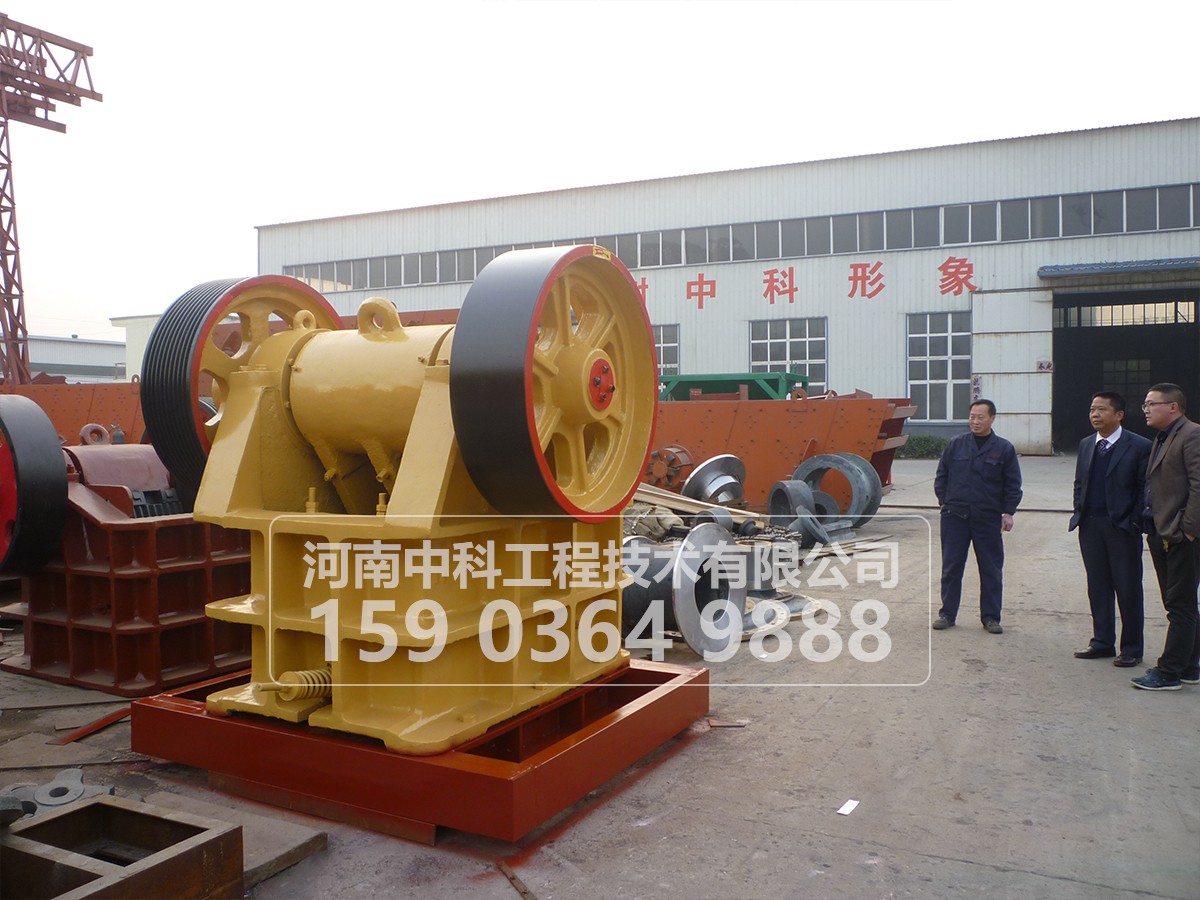

69粗碎顎式破碎機的結構簡述 本機主要由機架、動顎、偏心軸、顎板、肘板等零部件組成。電動機通過三角皮帶傳動偏心軸，使動顎按照已調整好的軌跡進行運動，從 而將破碎機腔內的物料予以破碎。 機架係鋼板焊接結構、機架前壁上裝有契型螺栓緊固的固定顎板。在破碎機左右的機架內側壁上裝有邊護板，以保護機架內側壁的磨損。 動顎為一成型鑄鋼件，正麵裝有活動顎板，其上部借偏心軸與滾柱軸承懸掛在機架上，下部支撐在肘板上，並於肘板成滾動接觸，在偏心 軸兩端有飛輪和槽輪。 肘板的另一端支撐於調整橫梁上並於其成滾動接觸。肘板除對動顎起著支撐作用外，在外來不能破碎的異物，進入破碎腔內，機器載荷突 增的情況下，起保險作用，即自身迅速斷裂，從而保護其他機件不受損傷。 調整橫梁與機架側壁牆電焊鋼連接，當排料口調小時，首先放鬆拉杆彈簧和拉緊螺絲，然後用扳手旋轉止動螺釘，是止動螺釘向前頂起墊 片組，再插人新增的墊片，直至所要求的排料口尺寸時，先退回止動螺釘，使墊片組由動顎部件重量壓緊，在旋緊拉緊螺釘並緊固定。 適當旋緊拉杆彈簧，反之則由小變大（抽掉墊片）
69粗碎顎式破碎機的安裝說明
本機是由製造廠裝配後成機供應的，用戶收到產品後就檢查，以消除在運輸規程中可能產生的弊病。
1.由於本機工作時振動量較大，故建議將本機安裝在混凝土基
上，為了減少振動、噪音和吸振以免機器工作時振動影響建築基礎， 在破碎機和混凝土基礎中間墊以硬木墊板、夾布桐膠帶或其他緩振材料。
2.地基的重量大致可取本機重量的5-10倍，地基的深度大於該
處土地凍結的深度，關於機器的安裝及地腳螺栓的位置可參閱基礎圖。
3.在調整排料口前，應先鬆開拉緊彈簧，待調整好後，再適當調整調整彈簧的張緊程度，以防肘板在工作時脫落。
69粗碎顎式破碎機的使用須知
（一）起動前的準備工作
1.應仔細檢查軸承的潤滑情況是否良好，軸承內及肘板連接處是否有足夠的潤滑脂。
2.應仔細檢查所有的緊固件是否完全緊固。
3.傳動皮帶是否良好，發現皮帶有破損現象，應及時更換，當皮帶和皮帶輪上有油汙時，應用幹淨抹布將其擦淨。
4.防護裝置是否良好，發現不安全現象，應立即消除之。
5.檢查破碎腔內有無礦石或其他雜物，如有則應立即消除。
（二）破碎機的起動
1.經檢查證明機器與傳動部分情況正常時方可起動。
2.本機隻能在無負荷情況下起動。
3.起動後，若發現有不正常的情況時，應立即停車，待查明原因，排出隱患後方可再次起動。
（三）維護和使用
1.設備正常運轉後，方可開始投料。
2.待破碎材料應均（jun1）勻的加入破碎腔內，應避免側麵加料以防負荷不均或單邊突增。
3.在正常情況下，軸承的溫升不應超過350C, 溫度不得超過700C,否則應立即停車，查明原因加以消除。
4.停車前應首先停止加料工作，待破碎腔內被粉碎物料完全排出後方可關閉電動機。
5.在破碎時，若因破碎腔內物料阻塞麵造成停車，應立即關閉電動機，必須將物料消除後，方可再次起動。
6.顎板一端磨損後可調頭使用。
69粗碎顎式破碎機的潤滑
1.經常注意和及時做好摩擦麵的潤滑工作，可保證機器正常運轉和延長使用壽命。
2.本機所采用的潤滑脂應根據機器使用的地點，氣溫等條件來決定。一般可采用鈣基、鈉基或鈣鈉基潤滑脂。
3.加入軸承座內的潤滑脂為其容積的50-70%，每三個月必須更換一次，換油時應用潔淨的汽油或煤油仔細的清洗滾珠軸承的跑邊。
4.肘板與肘板墊接觸處在機器開動前必須注入潤滑脂。
69粗碎顎式破碎機的可能產生的故障和消除辦法
可能發生的故障 主要原因 消除方法
飛輪繼續運轉而破碎工作停止 1. 彈簧斷裂 1. 更換彈簧
、肘板從槽中脫落 2. 拉杆斷裂 2. 更換拉杆
3. 拉杆螺母鬆弛 3. 擰緊螺母
活動顎板跳動 顎板緊固件鬆弛 擰緊楔形螺栓的螺母
固定顎板跳動 顎板緊固件鬆弛 擰緊楔形螺栓的螺母
軸承溫度過高 1. 潤滑脂不足 1. 加入適量的潤滑脂
2. 潤滑脂髒汙 2. 清洗軸承後更換潤滑脂
3. 軸承損壞 3. 更換軸承
彈簧斷裂 調小排料口時未放鬆彈簧 排料口調小時首先放鬆彈簧調整後
適當的擰緊拉杆螺母
69粗碎顎式破碎機的易損件明細表
零件名稱 備號 材料 數量規格 牌號
肘板 PE600-02-22 鑄鐵 HT150 1
更多關與69粗碎顎式破碎機的詳細內容正在整理中，請近期關注。如有需要請聯係400-612-1200
69粗碎顎式破碎機的安全操作規程
1.操作本機的人員，須經過安全技術教育。
2.機器運轉時，嚴禁從上麵朝機器內窺視。
3.設備運轉時，嚴禁進行任何調整、清理或檢修等工作。
4.設備運轉時嚴禁用手直接在進料口上和破碎腔內搬運或搬移礦石。
5.本機器的電器設備應接地，並將電線裝在絕緣管內。
69粗碎顎式破碎機的工作技術參數
進料口尺寸（寬×長） 600×900㎜
調整範圍 75-200㎜
進料粒度 480㎜
偏心軸轉速 250Y/min
處理能力 56-192t/h
設備重量（不含電機） 約17t
外型尺寸（長×寬×高） 2792×3828×2525㎜
注：中科工程保留更改產品設計與規格的權利，屆時恕不另行通知。
